Удаленный мониторинг параметров и управление дизельным и газовым генератором ДГУ (ДЭС) ГПЭС
Система удаленного мониторинга позволяет осуществлять беспрерывный контроль над работой ДГУ (ДЭС) АГП и управлять системой энергоснабжения на расстоянии. Вся полученная информация о работе системы передаётся в режиме онлайн.
В систему удаленного мониторинга ДГУ (ДЭС) ГПУ входит:
• беспрерывное наблюдение за состоянием оборудования, которое размещено на объекте;
• вывод тревожных и предупредительных сигналов на пульт диспетчера;
• сбор данных и их архивирование;
• формирование отчётов в удобном для пользователя виде;
• управление оборудованием с пульта диспетчера. Осуществление контроля уровня топлива, масла, охлаждающей жидкости, температуры, заряда аккумуляторных батарей и прочих параметров;
• ведение журнала событий.
Эффективный и экономичный метод доступа к дистанцированному энергооборудованию способен обеспечить удаленный мониторинг ДГУ (ГПЭС). С повышением сложности систем и их функциональности, возможностей приборов и специалистов, выполняющих диагностику работы оборудования на месте, часто не хватает для точного определения возникающих проблем. Современные теледиагностические технологии способствуют получению необходимой информации о состоянии оборудования электростанции элементарным нажатием кнопки компьютерной клавиатуры.
Системой удаленного мониторинга и управления ДГУ (ЭГП) производится координация работы всей системы резервного электроснабжения. Также осуществляется удаленный мониторинг всех параметров установки, вместе с противопожарной и охранной системами, включая и параллельную работу нескольких дизельных электростанций.
Все сведения о работе генераторов, двигателей, панелей переключения нагрузки и пр. устройств в непрерывном режиме подвергаются обработке микропроцессором и анализируются.
Целиком автоматизированный сбор и документирование всех событий. Возможно включение в систему дополнительных объектов, таких как топливные баки (контроль текущего уровня и расхода топлива), зарядные аккумуляторные устройства (контроль уровня заряда) и другие.

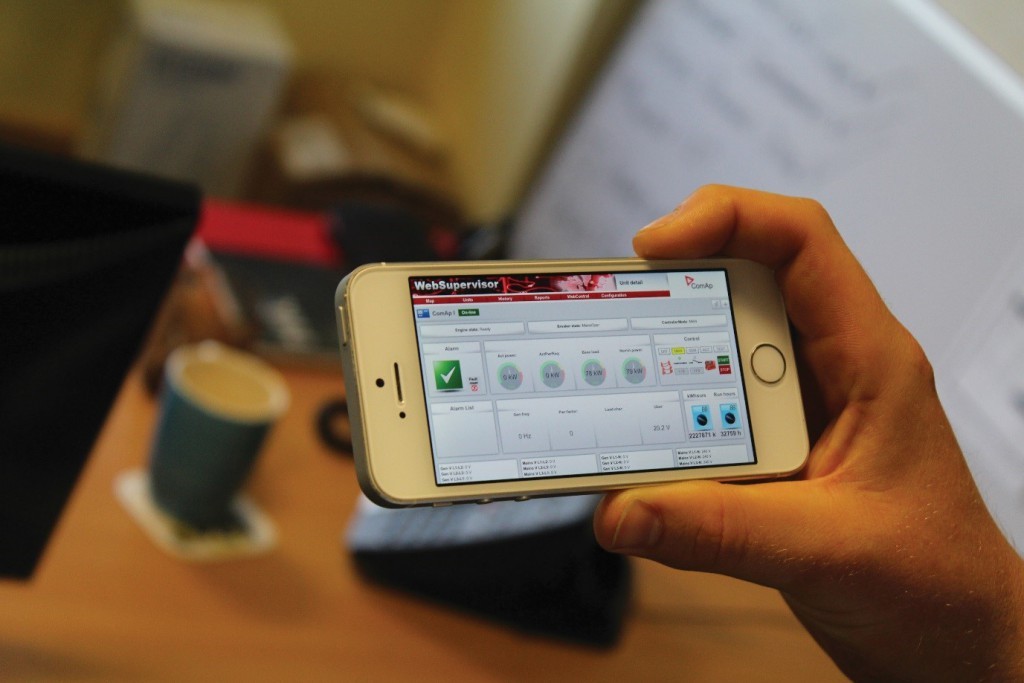

Любой объект мониторинга доступен через сеть Интернет. Система оповещения допускает передачу информации на e-mail, пейджер, телефонный номер и пр.

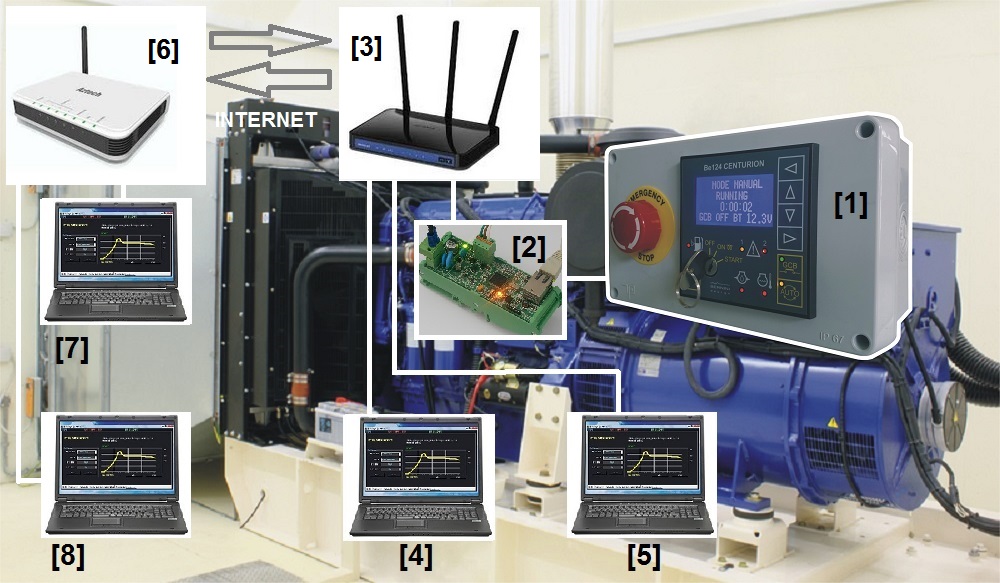

Коммуникационный модуль панели управления являет собой плату, которая служит для подсоединения панели управления к сети удаленного мониторинга и управления ДГУ. Коммуникационный модуль обладает собственными инструментами, которые дают возможность направлять в сеть мониторинга такие параметры, как предупреждение о сбое в работе или сигнал аварийного останова.
Выносная панель – сетевое устройство, показывающее основные данные работы системы, такие, к примеру, как режим запуска (автоматический или ручной), наличие основного питания электросети, состояние аккумуляторов, режимы температуры двигателя (нормальный/аварийный), охлаждающей жидкости, масла. Отображаются данные параметры через наглядную светодиодную и звуковую индикацию.
Цифровой модуль ввода/вывода – это устройство, обеспечивающее обмен и поступление сигналов с всевозможных переключателей, датчиков и электроприводов в сеть.
Сетевой шлюз предусмотрен для подключения персонального компьютера со специальным ПО для Windows к сетевому каналу. Используется авторизация с целью предотвращения несанкционированного доступа в сеть.
Интерфейсный модуль RS-485/232 (мониторинг и управления электростанциями)
Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.
