Как монтировать и эксплуатировать контейнерные электростанции - блок боксы и контейнеры
- Современные электростанции - надежные электроагрегаты, которые находят широкое применение в качестве одного из независимых источников при построении систем резервного (гарантированного или бесперебойного) электроснабжения. Высокая степень автоматизации дизельных электростанций позволяет использовать их как в качестве основных источников электроснабжения, при этом не требуется постоянное присутствие обслуживающего персонала. В ряде случаев дизельные электростанции являются единственным возможным средством обеспечения электропитания потребителей первой категории надежности и особой группы первой категории. Например при невозможности прокладки дополнительной кабельной линии от трансформаторной подстанции или при недостаточной мощности.
- Дизельные и газовые электростанции - надежные электроагрегаты, которые находят широкое применение в качестве одного из независимых источников при построении систем резервного (гарантированного или бесперебойного) электроснабжения. Высокая степень автоматизации дизельных электростанций позволяет использовать их как в качестве основных источников электроснабжения, при этом не требуется постоянное присутствие обслуживающего персонала. В ряде случаев дизельные электростанции являются единственным возможным средством обеспечения электропитания потребителей первой категории надежности и особой группы первой категории. Например при невозможности прокладки дополнительной кабельной линии от трансформаторной подстанции или при недостаточной мощности.
- Перейти к спецификации на блок-контейнер
Требования к дизельным и газопоршневым электростанциям
В то же время, обладая многими достоинствами, электростанции имеют ряд особенностей, могут стать причиной трудноразрешимых проблем при планировании мероприятий по монтажу и вводу дизельных электростанций в эксплуатацию.
Вот некоторые из них:
- Для размещения электростанции необходимо отдельное помещение, расположенное преимущественно на первом этаже здания, имеющее высокую степень огнестойкости, категорию по взрывопожарной и пожарной опасности В1-В4 (НБП 105-96)
- Электростанция должна быть установлена на отдельном фундаменте, не связанным с общим фундаментом здания.
- Дизельная должна быть оборудована системой технологической вентиляции, обеспечивающей необходимое охлаждение дизельной электростанции при работе.
- Относительно высокий уровень шума электростанции требует принятия специальных мер для обеспечения требований санитарных норм по шуму.
- В соответствии с требованиями нормативных документов необходимо вывести выхлопную трубу электростанции выше конька крыши.
- Помещение для электростанции должно быть оборудовано пожарной сигнализацией и системой автоматического пожаротушения.
При новом строительстве все эти проблемы могут быть своевременно решены на стадии проектирования. Однако при модернизации существующей системы энергоснабжения и его дооснащение с целью размещения дизельной электростанции они могут стать во весь рост. И это потребует строительства нового здания дизельной.
Существует более простой и быстрый способ решения поставленной задачи – контейнерный вариант поставки электростанций в северном исполнении.
Преимущества контейнерной электростанции
- Изготовление происходит в заводских условиях по отработанной документации.
- Контейнер укомплектован всеми системами, необходимыми для работы электростанции.
- Устанавливается в любом удобном для заказчика месте на ровной площадке.
- В качестве фундамента могут быть использованы дорожные плиты, бетонные блоки и пр.
- Монтаж контейнерной дизельной электростанции прост и заключается в установке на площадке, монтаже внешней выхлопной системы и подключении кабелей.
- При необходимости контейнерный генератор можно быстро демонтировать и перевезти на другое место.

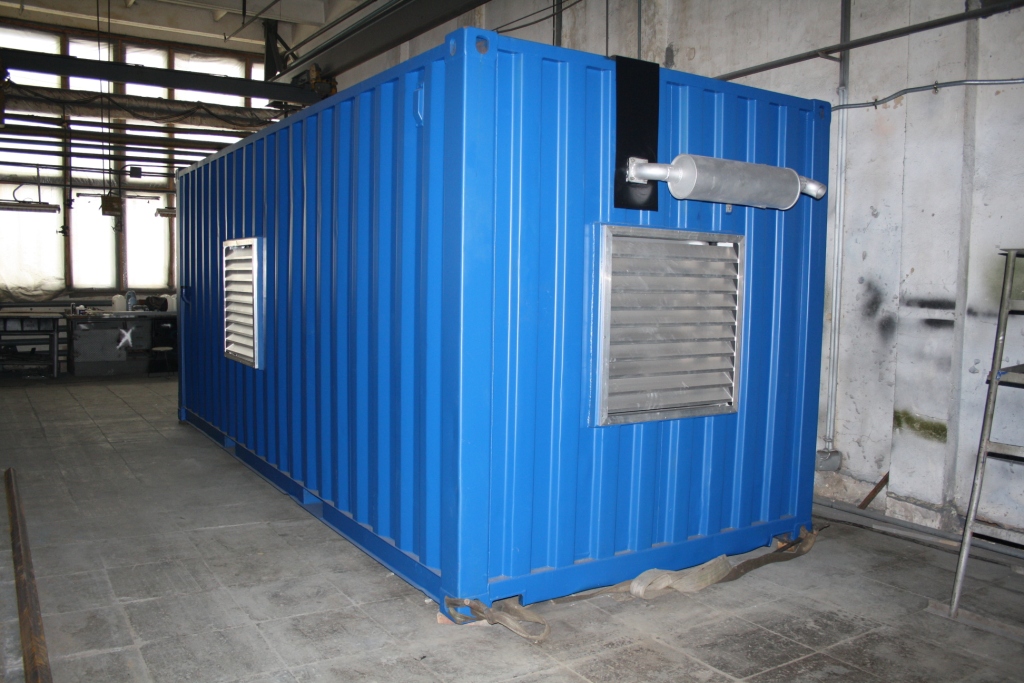

Конструкция контейнерной электростанции
Основными требованиями, предъявляемыми к конструкции контейнерной электростанции являются:
- габариты, позволяющие провозить контейнер автомобильным и железнодорожным транспортом,
- прочность, позволяющая производить погрузочно-разгрузочные работы и транспортирование в укомплектованном состоянии (с установленной дизель электростанции и вспомогательном оборудованием),
- наличие необходимых для работы установки и ее обслуживания конструктивных элементов (проемов для вентиляции и выхлопной системы, кабельного ввода и пр.)
- устойчивость ограждающих конструкций к климатическим условиям в месте размещения контейнера (температурному диапазону, ветровым, снеговым нагрузкам и пр.)
Одним из способов реализации перечисленных требований является использование стандартных грузовых контейнеров по ИСО 830-1981. Они обладают достаточной прочностью, поскольку специально предназначены для многократного использования, имеют необходимые такелажные узлы. Однако для обеспечения приемлемых условий эксплуатации для размещаемой в контейнере электростанции обычно требуется существенная доработка конструкции, связанная с закреплением генераторной установки, выполнением необходимых проемов, теплоизоляцией стен и потолка и т.п.
Эти работы могут оказаться не дешевле, чем изготовление специализированного контейнера для электростанции. Кроме того, грузовой контейнер может не удовлетворить заказчика с архитектурной точки зрения, особенно при установке его в непосредственной близости от зданий объекта. Поэтому для размещения электростанций широко применяются контейнеры специализированной постройки.
Обычно специализированный контейнер проектируется исходя из конкретных требований и пожеланий заказчика по установке контейнерной электростанции на объекте. Так, например, при при низких температурах эксплуатация (до -60С) каркас контейнера изготавливают их специальных сталей и используют дополнительное утепление.
В конструкции могут быть использованы современные ограждающие конструкции и материалы (сэндвич-панели, профилированный оцинкованный стальной лист, металл-черепица и пр.), которые придают изделию эстетичный вид и гарантируют длительную устойчивость к атмосферным условиям. В отличие от стандартных грузовых контейнеров , габариты специализированных могут быть оптимальными для размещаемого в них оборудования.
В ряде случаев электрическая станция может иметь в своем составе две генераторные установки, резервирующих друг друга или работающих синхронно (параллельно между собой) на общую нагрузку. В такой ситуации возможен вариант размещения двух установок в одном контейнере, который может быть более привлекателен для заказчика по сравнению с двумя отдельными контейнерными электростанциями, как с точки зрения удобства эксплуатации, так и по стоимости.
Состав контейнерной электростанции
Электрическая установка
- В качестве электрической установки в контейнерах может использоваться широкая номенклатура выпускаемых в настоящее время агрегатов.
- При размещении электрической установки учитывается необходимость ее обслуживания, поэтому предпочтение отдают моделям, имеющим меньшие размеры.
Система вентиляции контейнерной электростанции
- В контейнера предусматриваются впускной и выпускной клапаны заданного сечения. При автоматическом режиме работы эти клапаны открываются после запуска и закрываются после останова электростанции. Кроме того, закрывание воздушных клапанов обеспечивается при обнаружении возгорания в помещении дизельной.
- При повышенных требованиях к уровню шума на проемы впускного и выпускного клапанов могут устанавливаться пластинчатые шумоглушители, размеры которых определяются исходя из заданного уровня шума. Снаружи оба проема оборудуют снегозащитными кожухами.
- Для электростанций, предназначенных к эксплуатации в регионах с холодным климатом в системе технологической вентиляции предусматривается также система рециркуляции воздуха, позволяющая поддерживать положительную температуру в дизельной при работе в зимний период.
- Наряду с технологической, в контейнерной электростанции предусматривается вентиляция, запуск которой может производиться в ручном режиме.
Выхлопная система контейнерной электростанци
- Выхлопная система контейнерной электростанции делится на внутреннюю и внешнюю.
- В состав внутренней системы входят поставляемые вместе с электростанцией глушители, гибкий сифон, отводы. Внутренняя система смонтирована в контейнере и защищена теплоизоляцией для предупреждения соприкосновений персонала с горячими поверхностями. Вывод системы наружу осуществляется, как правило, через торцевую стенку. Внешняя выхлопная система представляет собой выхлопную трубу, которая с помощью фланцев соединяется с внутренней системой.
- Высота выхлопной трубы определяется при выполнении экологической части проекта установки электростанции.
Система отопления контейнерной электростанции
- При использовании дизельной энергоустановки в дежурном режиме в контейнере обеспечиваются температурные условия, при которых запуск дизель-генераторов гарантируется в любой момент.
- С этой целью наряду с подогревателями антифриза, входящими в комплект поставки электростанции, в контейнере устанавливают электрообогреватели, оборудованные терморегуляторами. Рекомендуемый порог включения обогревателей плюс 5-10С.
Система освещения контейнерной электростанции
- Рабочее освещение выполняется традиционно с использованием люминесцентных светильников или ламп накаливания. В качестве эксплуатационного освещения применяют световые указатели, работающие от аккумулятора системы пожарной сигнализации.
Система пожарно-охранной сигнализации и автоматического пожаротушения контейнерной электростанци
- В соответствии с требованиями НБП 110-90 помещения блок-бокса (блок-контейнера) оборудуются системой пожарно-охранной сигнализации и автоматического и пожаротушения.
- Из последних по требованию заказчика могут устанавливаться газовые, аэрозольные, порошковые. Газовые системы имеют достаточно высокую стоимость , поэтому применяются редко. Самыми простыми, дешевыми и безопасными в эксплуатации следует признать порошковые системы.
- В состав порошковой системы автоматического пожаротушения входит прибор контрольный приемный пожарной. Контроль возгорания осуществляется с помощью тепловых или дымовых пожарных извещателей.
- При обнаружении возгорания пожарный контрольный прибор выдает сигнал на внешний диспетчерский пункт, дает предупредительный звуковой сигнал для обслуживающего персонала, формирует сигнал аварийной остановки электростанции, а также сигнал на закрытии воздушных клапанов и остановку вентилятора вентиляции. После выдержки 20-30 секунд выдается команда на запуск модулей пожаротушения.
Вводно-распределительная коробка и щит собственных нужд контейнерной электростанци
- Для подключения к контейнерной электростанции внешних кабелей (нагрузка энергетической установки, питание собственных нужд, контрольные кабели) предназначается водно-распределительная коробка, имеющая необходимое количество клеммников. Внешние кабели могут быть заведены непосредственно в коробку через кабельный ввод.
- В состав щита собственных нужд входят автоматические выключатели, предназначенные для коммутации и защиты всех внутренних потребителей дизельной. А также элементы управления системой вентиляции.
