Описание и классификация дизельных генераторов и электростанций российского производства
Выбрать дизельную установку купить:
- 12 кВт, 16 кВт, 20 кВт, 24 кВт, 30 кВт, 40 кВт, 50 кВт, 60 кВт, 75 кВт, 80 кВт, 100 кВт, 120 кВт, 150 кВт, 160 кВт, 200 кВт, 240 кВт, 250 кВт, 300 кВт, 315 кВт, 320 кВт, 350 кВт, 400 кВт
Все дизель генераторы можно разделить на несколько основных групп:
- по назначению - бытовые, профессиональные или промышленные генераторы;
- по виду топлива - бензин (бензогенераторы), дизель (дизельгенераторы), газ (газогенераторы);
- по применению - основные или резервные электростанции;

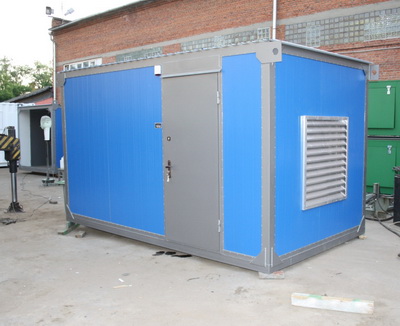

- по исполнению - открытые, в шумопоглощающем корпусе, в контейнере;
- по виду пуска - ручной (для малогабаритных генераторов и мини электростанций), электростартерный или автоматический (АВР);
- по количеству фаз – 1-фазные (220В), 3-фазные (380В);
- по фирме – на данный момент есть много производителей – Российские (отечественные генераторы), японские, китайские, тайванские, немецкие, турецкие и другие производители электростанций.
Сейчас самыми популярными являются бензиновые, дизельные и газовые генераторы!
«...eсли у владельца загородного дома, коттеджа или дачного участка спросить, какое оборудование он хотел бы иметь у себя на "фазенде", в ответ можно услышать перечень, в котором наверняка будут фигурировать котел, насос и мини-электростанция. Все эти устройства в той или иной мере решают одну задачу - сделать человека независимым от внешних условий, обеспечив его теплом, водой и электричеством "собственного" производства...»
Собственный, независимый источник электроэнергии - это не только желательное дополнение к оборудованию частного дома или солидного предприятия. В нашей стране это необходимость и гарантия от возникновения ненужных финансовых и производственных проблем. Вместе с тем, для некоторых видов человеческой деятельности, таких, например, как добыча полезных ископаемых или проведение аварийно-спасательных работ, автономный источник питания просто жизненно необходим. Отличительными особенностями современных электростанций являются экономичность, компактные размеры, различные конструктивные решения шумоподавления, наличие интеллектуальных устройств мониторинга и управления процессом выработки электроэнергии, переключения нагрузки, синхронизации генераторов с сетью и между собой.
Cуществует множество терминов для обозначения одного и того же оборудования, которое понимается под термином электростанция:
• портативная электростанция;
• переносная электростанция;
• бензиновая электростанция;
• дизельная электростанция;
• газовая электростанция;
• бензогенератор;
• дизельгенератор;
• cтационарная, промышленная, передвижная и контейнерная электростанция;
- генераторная установка.
Все они объединяются общим принципом работы – преобразованием тепловой энергии топлива в электрическую.
Бензиновая электростанция или бензогенератор:
В качестве первичного двигателя используется карбюраторный двигатель внутреннего сгорания (ДВС) с внешним смесеобразованием и искровым зажиганием. Часть энергии, которая выделяется при сгорании топлива, в ДВС преобразуется в механическую работу, а оставшаяся часть в теплоту. Механическая работа на валу двигателя используется для выработки электроэнергии генератором электрического тока;
- Топливо для бензогенератора - высокооктановые сорта бензина. Применение антидетонационных присадок, смесей бензина со спиртами и пр. возможно только по согласованию с производителем. Конкретный состав и другие характеристики топлива, используемого для работы электростанции, определяет производитель двигателя;
- Необходимо заметить, что бензиновый генератор - это источник электроэнергии относительно небольшой мощности. Она подойдет в том случае, если Вы планируете осуществлять резервное, сезонное или аварийное энергообеспечение Вашего объекта;
- Подобные агрегаты обычно имеют меньший ресурс и мощность по сравнению с дизельгенераторами, однако более удобны в эксплуатации за счет меньшего веса, габаритов и уровня шума при работе;
- Варианты использования и исполнения бензиновых электростанций: в качестве резервного источника электроснабжения малой мощности в стационарном исполнении, в качестве единственно возможного источника при проведении аварийно-спасательных и ремонтных работ, работ, выполняемых в полевых условиях и на удаленных объектах, для обеспечения электроэнергией различного рода передвижных объектов в носимом или мобильном исполнении;
- Проще говоря, бензиновая электростанция идеальный выбор для собственников малых предприятий (бензоколонка, магазин), владельцев загородных домов, туристов, строительных бригад, телекомпаний и пр.;
- Компактная и надежная, экономичная и малошумная автономная бензостанция возьмет на себя решение проблем с энергообеспечением.
Основные средние характеристики бензогенератора:
• Удельный расход топлива, кг/кВтч – 0,3-0,45;
• Диапазон мощности бензо агрегатов кВт – 0,8-15;
• Напряжение, В – 240/400;
• Ресурс до текущего ремонта (не менее), тыс. ч – 1,5-3;
• Затраты на ремонт, % от стоимости –5-20;
• Вредные выбросы (СО),% 2,55;
• Уровень шума на расстоянии 1м ( не более), дБ 80.
Основные достоинства бензиновых электростанций:
• относительно низкая стоимость оборудования по сравнению с дизельными и газовыми электростанциями;
• компактность и хороший показатель соотношения массы оборудования к величине вырабатываемой энергии;
• легкий пуск в условиях низких температур;
• невысокий уровень шума электростанции;
• простота эксплуатации.
Дизельная электростанция ДЭС или дизельный генератор ДГУ:
- Автономные дизельные электростанции являются основными “рабочими лошадками” там, где по разным причинам централизованное электроснабжение недоступно, либо качество его поставок оставляет желать лучшего. Ничего удивительного в популярности дизель генераторов нет, ведь именно они обеспечивают низкую стоимость вырабатываемой электроэнергии, а как следствие – быструю окупаемость установки. Большой моторесурс и долговечность также можно отнести к несомненным достоинствам дизель генераторов;
- В качестве первичного двигателя в дизель генераторах используются двигатели внутреннего сгорания с воспламенением топлива от сжатия воздуха – дизели. Энергия, выделившаяся при сгорании топлива, в дизеле производит механическую работу и теплоту. Механическая работа на валу двигателя используется для выработки электроэнергии генератором электрического тока;
- Топливо: Для дизелей применяются дистиллятные и остаточные топлива. К дистиллятным топливам относятся дизельное (марки Л - летнее, З - зимнее, А - арктическое) и газотурбинное топливо. Остаточные (тяжелые) топлива представляют топливо моторное для среднеоборотных дизелей (марки ДТ и ДМ) и мазуты (марки Ф- 5 и Ф-12). Остаточные (тяжелые) топлива используются в дизелях, оборудованных системами топливоподготовки (сепарации и подогрева), а также специальной топливной аппаратурой (ТНВД и форсунками);
- Газодизель (двутопливный двигатель) работает при воспламенении газовоздушной смеси от самовоспламенения запальной дозы жидкого топлива (5-12% от цикловой порции при работе на жидком топливе). Газ – попутный нефтяной, шахтный, природный без предварительной очистки;
- Области использования дизель генераторов: в качестве резервного, вспомогательного или основного источника электроэнергии на предприятиях, в строительстве, аэропортах, гостиницах; узлах связи, системах жизнеобеспечения и т.п. в автономном режиме или совместно с централизованными системами электроснабжения.
Основные средние характеристики дизель генераторов:
• Удельный эффективный расход топлива, кг/(кВт-ч) – 0,18-0,22;
• Мощность единичной установки, кВт – 4-3000;
• Напряжение, В – 380-400В;
• Ресурс до текущего ремонта (не менее), ч. – 2500-4000;
• Срок службы двигателя (не менее), ч. – 3000;
• Затраты на ремонт, % от стоимости – 5-20;
• Уровень шума на расстоянии 1м (не более), дБ – 85.
Основные достоинства дизель генераторов:
• низкая стоимость вырабатываемой электроэнергии;
• быстрая окупаемость;
• большой моторесурс и долговечность.
Необходимостью применения дизель генераторов является:
• резервирование мощностей для работы при отключении центральных сетей (аварийный режим);
• ограниченные возможности централизованных источников электроэнергии и тепла при расширении мощностей (вспомогательный режим работы параллельно с центральными сетями);
• высокие затраты на подвод электроэнергии и тепла (автономный режим);
• низкая себестоимость топлива для добывающих компаний и возможность реализации электроэнергии и тепла;
• возможность снижения зависимости от роста тарифов на электроэнергию и тепло.
Как выбрать дизель-генератор (рекомендации):
- Рассматривается техника с ограниченной выходной мощность до 15кВА и обычными (бензиновыми или дизельными) моторами;
- Основой любой мини-электростанции (или генераторной установки) является двигатель-генераторный агрегат, состоящий из дизельного или бензинового двигателя и электрического генератора;
- Двигатель и генератор напрямую соединены между собой и укреплены через амортизаторы на стальном основании;
- Двигатель оснащен системами (запуска, стабилизации частоты вращения, топливной, смазки, охлаждения, подачи воздуха и выхлопа), обеспечивающими надежную работу электростанции;
- Запуск двигателя ручной или с помощью электростартера или автозапуск, работающего от стартерной 12и вольтовой аккумуляторной батареи;
- В двигатель-генераторном агрегате используются синхронные или асинхронные самовозбуждаемые бесщеточные генераторы;
- Электростанция также может иметь панель управления и устройства автоматики (или блок автоматики), с помощью которых осуществляется управление станцией, контроль за ее состоянием и защита от аварийных ситуаций;
- Максимально упрощенный принцип действия мини-электростанции состоит в следующем: мотор "превращает" топливо во вращение своего вала, а генератор с ротором, связанным с валом двигателя, по закону Фарадея преобразует обороты в переменный электрический ток.
На самом деле не все так просто. Зачастую происходят странные, на первый взгляд, ситуации, когда, например, при подключении обыкновенного погружного насоса типа “Малыш” с заявленной потребляемой мощностью 350-400Вт к мини-электростанции 2,0кВА, насос отказывается работать. Постараемся дать краткие рекомендации, которые помогут правильно ориентироваться при выборе станции.
Требуемая мощность электростанции: - Для решения этой проблемы сначала необходимо определить приборы, которые планируется подключить.
Активные нагрузки: - Самые простые, вся потребляемая энергия преобразуется в тепло (освещение, электроплиты, электронагреватели и т.п.);
- В этом случае расчет прост: для их питания достаточно агрегата с мощностью, равной их суммарной мощности.
Реактивные нагрузки: - Все остальные нагрузки: Они, в свою очередь, подразделяются на индуктивные (катушка, дрель, пила, насос, компрессор, холодильник, электродвигатель, принтер) и емкостные (конденсатор). У реактивных потребителей часть энергии расходуется на образование электромагнитных полей. Показателем меры этой части расходуемой энергии является так называемый cos . Например, если он равен 0,8, то 20% энергии преобразуется не в тепло.
- Мощность, деленная на cos, даст “реальное” потребление мощности. Пример: если на дрели написано 500 Вт и cos=0,6 , это означает, что на самом деле инструмент будет потреблять от генератора 500:0,6=833 Вт. Надо иметь в виду также следующее: каждая электростанция имеет собственный cos , который обязательно нужно учитывать. Например, если он равен 0,8, то для работы вышеназванной дрели от электростанции потребуется 833 Вт : 0,8 = 1041 ВА. Кстати, именно по этой причине грамотное обозначение выдаваемой электростанцией мощности ВА (вольт-амперы), а не Вт (ватты).
Высокие пусковые токи: - Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме;
- Стартовая перегрузка по времени не превышает долей секунды, поэтому главное – чтобы электростанция смогла ее выдержать, не отключаясь и ,тем более, не выходя из строя;
- Обязательно необходимо знать, какие стартовые перегрузки способен выдержать тот или иной агрегат;
- Из-за высоких пусковых токов самыми “страшными” приборами являются те, у которых отсутствует холостой ход;
- Работа сварочного аппарата с точки зрения мини-электростанции, выглядит как банальное короткое замыкание. Поэтому для их энергоснабжения рекомендуется использовать специальные генераторные установки, либо, по крайней мере, “ варить” через сварочный трансформатор. У погружного же насоса потребление в момент пуска может подскочить в 7 – 9 раз.
Основные торговые марки электростанций: - Класс агрегата, как правило, определяется качеством и культурой сборки, а также наличием у производителя инновационных технологий;
- Замечание: у большинства фирм, выпускающих мини-электростанции на основе своих комплектующих, продукция максимально сбалансирована;
- Двигатель: Справедливо считается "сердцем" установки. Именно его ресурс определяет срок “жизни” мини-электростанции: среднее время наработки на отказ у блока электрогенератора всегда в несколько раз выше, чем у мотора.
Профессиональные и бытовые агрегаты: - В большинстве случаев класс электростанции определяется используемым двигателем, а точнее, его моторесурсом;
- В частности, у высококачественного профессионального бензинового мотора время непрерывной работы до первого вероятного отказа исчисляется в среднем 3-5 тысяч часов, тогда как у упрощенного дешевого любительского двигателя - всего лишь сотнями;
- Дизельные двигатели, как правило обладают ресурсом значительно выше чем бензиновые, их потребление топлива экономичнее, да и само дизельное топливо дешевле бензина и допускает менее жесткие условия по хранению, однако электростанция собранная на базе дизельного двигателя в 1,5-2 раза дороже аналогичной по мощности, но собранной на базе бензинового двигателя. Поэтому выбор в пользу электростанции собранной на базе дизельного двигателя рационально делать в случае:
- Использование электростанции в качестве основного источника электропитания (по крайней мере, в случаях длительного ее использования);
- Использование однородного вида топлива (наличие агрегатов работающих на дизельном топливе);
- Электрических мощностях выше 10-12 кВА, на которых электростанции с бензиновыми двигателями практически не применяются.
Электрогенератор: - Этот блок (другое его название альтернатор), собственно, и вырабатывает электрический ток;
- В зависимости от типа электрогенератора электростанция лучше справляется с теми или иными задачами;
- С точки зрения классификации, генераторы бывают синхронными и асинхронными;
- Если говорить популярно, то синхронный генератор конструктивно сложнее: например, у него на роторе находятся катушки индуктивности;
- Асинхронный генератор устроен гораздо проще: его ротор напоминает обычный маховик. Как следствие, такой генератор лучше защищен от попадания влаги и грязи ( говорят, что он имеет “закрытую” конструкцию). Синхронный и асинхронный генераторы отличаются своими возможностями;
- Синхронные генераторы – менее точны, но, тем не менее, они пригодны для аварийного электропитания офисов, холодильных установок, оборудования загородных домов, дач, строительных объектов. Такие электрогенераторы без проблем справляются с энергоснабжением электроинструментов и электродвигателей с реактивной нагрузкой до 65% от своего номинала. Они легче переносят пусковые нагрузки, способны кратковременно, не более 1 сек, выдавать ток в 3 – 4 раза выше номинального, и вырабатывают более “ чистый” ток. Рекомендуются для питания электродвигателей, насосов, компрессоров и другого элекроинструмента, а также для подключения сварочного аппарата;
- Асинхронные генераторы – В силу простоты своей конструкции асинхронные электрогенераторы более устойчивы к короткому замыканию( сварочные аппараты) и более устойчивы к перегрузкам, выходное напряжение имеет меньше нелинейных искажений (очень плавная синусоидальная волна); за счет этого обеспечивают поддержание напряжения с высокой точностью. Применение асинхронного генератора позволяет запитывать от агрегата не только промышленные устройства, не критичные к форме входного напряжения, но и аппаратуру, чувствительную к перепадам напряжения (медицинское оборудование, электронную технику). Асинхронный генератор идеальный источник тока для подключения активной, или омической, нагрузки: ламп накаливания, бытовых электроплит, электронагревателей и пр. Позволяет подключать электроинструменты и электродвигатели с реактивной мощностью до 30% от номинала. При подключении индуктивных нагрузок необходим запас по мощности в 3 – 4 раза. Являясь внутриполюсной, саморегулируемой машиной, без щеток и контактных колец, генератор имеет степень защиты IP 54 и не требует технического обслуживания. Перегрузка этих генераторов не допустима;
- На стабильность напряжения оказывает влияние и класс двигателя, а именно его способность поддерживать постоянные обороты (как правило, 3000 об/мин) при изменениях нагрузки. Качество выдаваемого электричества может быть также повышено специальными системами стабилизации AVR (автоматический регулятор напряжения). Это очень важная опция и вот почему. Превышение номинального напряжения приводит к сокращению срока службы электроприборов, а уменьшение - снижает производительность и экономичность их работы. В случае падения напряжения тускло горит свет, происходит прерывание в работе бытовой техники, аппаратуре связи. При повышенной подаче электричества приборы перегорают, вне зависимости от того, работают они в момент аварии, или нет. А сбой в работе автономного тепло- или водоснабжения загородных домов и коттеджей, а также водяных насосов, водонагревательных котлов, охранных систем может привести к их остановке и поломке;
- Наконец, в качестве конструктивного исполнения более предпочтительны генераторы бесщеточные, так как они не требуют обслуживания и не создают помех.
Класс защиты генератора: - Степень защиты обозначается двумя буквами IP и двумя цифрами:
- Первая цифра обозначает степень защиты от проникновения твердых механических предметов, вторая цифра показывает степень защиты от воздействия жидкости.
Первая цифра:
0 - Защита отсутствует
1 - Защита от твердых предметов размером более 50мм
2 - Защита от твердых предметов размером более 12мм
3 - Защита от твердых предметов размером более 2,5мм
4 - Защита от твердых предметов размером более 1мм
5 - Защита от пыли
6 - Полная пылезащищенность
Вторая цифра:
0 - Защита отсутствует
1 - Защита от капель воды падающих вертикально
2 - Защита от капель воды падающих под углом 15° от вертикали
3 - Защищенность от дождя
4 - Защита от водных брызг
5 - Защита от водяных брызг под давлением
6 - Защищенность от волн
7 - Защита от погружения в воду на глубину не более 1м
8 - Защита от затопления (глубина указывается дополнительно, в м.)
