Дизельный генератор 100 кВт | ДГУ-100

Производство и поставка ДГУ 100 кВт - капотные, мобильные, контейнерные

Российские генераторы ДГУ 100 кВт

Основные технические характеристики ДГУ-100

Комплектация ДГУ-100:

Дополнительное оборудование ДГУ-100:

Порядок установки ДГУ-100.

Выбор и оборудование места установки ДГУ-100: для обеспечения нормальной работы дизель-генераторная установка должен быть размещен на горизонтальной площадке так, чтобы наклон относительно горизонтальной поверхности не превышал 10°. Помещение, в котором эксплуатируется дгу, должно быть хорошо вентилируемым, достаточно освещенным и чистым. В помещение не должны проникать пары, газы и другие летучие вещества способные вызвать коррозию. Для проведения ремонтных работ в помещении, в котором установлен электроагрегат, следует предусмотреть возможность разборки его, для чего помещение необходимо оборудовать грузоподъемным устройством. Помещения для установки стационарного электроагрегата должно быть закрытым, температура воздуха внутри помещения не должна быть выше плюс 50 °С. Для обеспечения выброса горячего воздуха из помещения генераторная установка должен быть установлен возможно ближе к стене, в которой должен быть проем. Размеры проема должны соответствовать размерам радиатора. При сооружении фундамента под ДГУ-100 необходимо выполнять следующие требования:

Выхлопные газы ДГУ-100 должны выводиться за пределы помещения. Допускается удлинять выхлопные трубы приваркой трубопроводов соответствующего сечения к штатным трубопроводам, при этом сопротивление выхлопу отработанных газов должен быть не более 500 мм вод.ст. (4905 Па). Участки выхлопного трубопровода в пределах помещения должны быть покрыты теплоизоляцией. Вес выхлопной магистрали не должен воздействовать на выпускные коллекторы дизеля. В системе выпуска отработавших газов рекомендуется устанавливать глушители шума, которые должны частично задерживать несгоревшие топливо и масло.

Порядок монтажа (развертывание).

При установке дизель-генераторной установки ДГУ-100 на месте эксплуатации:

До затяжки болтов крепления зазор между рамой агрегата и опорными поверхностями фундамента должен быть не более 0,5 мм. Устранять зазор необходимо с помощью стальных подкладок:

Внимание! При подключении потребителей необходимо учесть, что электроагрегат выполнен по схеме с изолированной нейтралью. В случае работы по схеме с глухозаземленной нейтралью, необходимо отключить прибор контроля изоляции и выполнить требования ПУЭ и других нормативных документов по электробезопасности.

Подготовка к работе дизель-генератора ДГУ-100.

Заправка топливом ДГУ-100: проверить наличие топлива в топливном баке. При необходимости заправить топливный бак. Выбор марки топлива в зависимости от условий эксплуатации производить согласно инструкции по эксплуатации на первичный двигатель электроагрегата.

Заправка смазочными материалами ДГУ-100: проверить уровень масла в поддоне двигателя. При необходимости заправить смазочную систему. Выбор марки масла и заправку производить в соответствии с инструкцией по эксплуатации на двигатель. Заправку масла производить с помощью воронки.

УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ПРИМЕНЕНИЯ ТОПЛИВА, МАСЕЛ И СМАЗОК ДОЛЖНЫ ОБЕСПЕЧИВАТЬ ПРЕДОТВРАЩЕНИЕ ПОПАДАНИЯ ИХ В ПОВЕРХНОСТНЫЕ И ПОДЗЕМНЫЕ ВОДЫ.

Заправка охлаждающей жидкостью ДГУ-100: заправить систему охлаждения охлаждающей жидкостью. Заправку производить через горловину радиатора. Выбор охлаждающей жидкости производить в зависимости от условий эксплуатации согласно инструкции по эксплуатации на двигатель.

Подготовка аккумуляторных батарей к работе дизель-генератора ДГУ-100: привести аккумуляторные батареи в рабочее состояние согласно правилам по уходу за ними. Подсоединить аккумуляторные батареи согласно схемы. Для данного дизель-генератора 100 кВт рекомендуется применять аккумуляторные батареи 6СТ-132. В комплект поставки они входят за дополнительную плату. Провода для их подключения находятся на месте установки батарей.

Определение сопротивления изоляции: определение сопротивления изоляции необходимо проводить при развертывании дгу, а также через каждые 250 ч., но не реже одного раза в три месяца. Определение сопротивления изоляции напряжением 400 В производится мегаомметром напряжением 500 В, подключаемым к корпусу и к любому из зажимов панели выводов на шкафе управления.

Внимание! Проверку производить в соответствии с указаниями паспорташкафа управления.

Сопротивление изоляции не должно быть менее 0.5 МОм. При более низком значении сопротивления изоляции необходимо найти поврежденный участок, устранить неисправности или просушить обмотки генератора, руководствуясь эксплуатационной документацией на него.

Примечание. Мегаомметры в комлект поставки электроагрегата не входят.

Осмотр перед работой и подготовка к пуску дизель-генераторной установки ДГУ-100: осмотр производится в следующей последовательности:

Подготовить дизельный генератор ДГУ 100 кВт к запуску, для этого необходимо:

Порядок работы генераторной установки ДГУ-100: порядок запуска генератора 100 кВт, прием нагрузки, параллельная работа и останов подробно приведены в паспорте на  пульт управления. После подачи сигнала на пуск двигателя со шкафа управления, механизм управления регулятором необходимо установить в положение рейки ТНВД соответствующее номинальной частоте при нулевой нагрузке (54-55 Гц.). Прием нагрузки производится после прогрева двигателя до температуры охлаждающей жидкости плюс 40°С.

Во время работы дизель-генераторной установки ДГУ-100 необходимо:

Обо всех ненормальных явлениях, замеченных во время работы генератора, электромеханик обязан сделать запись в сменном журнале и сообщить старшему по смене. Электроустановка ДГУ-100 должна быть немедленно остановлена в следующих случаях:

Остановка двигателя производится нажатием кнопки СТОП на панели шкафа управления или кнопки НИЖЕ с ее удержанием до останова двигателя, а если двигатель не останавливается необходимо воздействовать на скобу останова ТНВД.

Порядок и содержание осмотра дизель-генератора ДГУ-100 после окончания работы. По окончании работы дизель-генератора выполнить следующие мероприятия:

Особенности эксплуатации генераторной установки ДГУ-100 в зимних условиях. Подготовку к зимней эксплуатации рекомендуется совместить с ТО-2 и, кроме того:

Пуск двигателя в условиях температуры ниже минус 10°С, следует проводить после прогрева двигателя.

Пуск не прогретого двигателя приведет к повышенному износу и даже к задирам трущихся поверхностей, особенно вкладышей подшипников коленчатого вала.

Во время работы ДГУ-100 внимательно следить за температурой охлаждающей жидкости, не допуская ее понижения ниже 70°С организацией притока теплого воздуха или утеплением радиаторов.

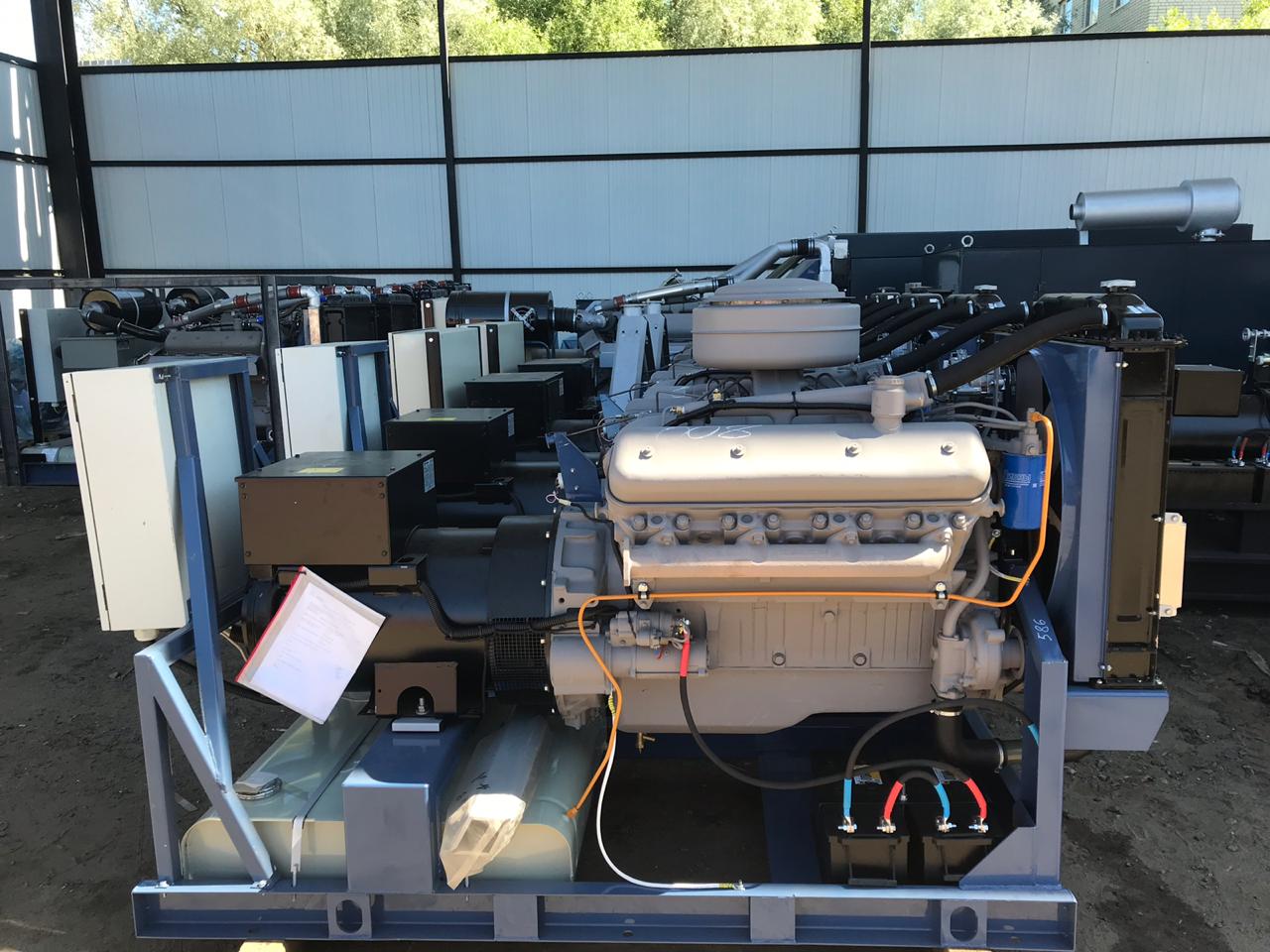

ДГУ 100 двигатель ЯМЗ-238М2 открытого типа

Артикул: ДГУ-100 ЯМЗ, Варианты обозначения дгу: дгу 100 квт ямз, ад-100с-т400-1р ямз, ад-100с-т400-2р ямз

 ДГУ 100 двигатель ЯМЗ-236БИ открытого типа

Артикул: ДГУ-100, Варианты обозначения дгу: дгу 100 квт ямз 236би, ад 100с т400 1р ямз 236би, ад 100с т400 2р ямз 236би

 ДГУ 100 двигатель ММЗ Д-266.4 открытого типа

Артикул: ДГУ-100 ММЗ, Вариантыобозначения дгу: дгу 100 квт ммз, ад-100с-т400-1р ммз, ад-100с-т400-2р ммз

 ДГУ 100 в кожухе - под капотом

фото ДГУ 100 в кожухе защитном

ДГУ 100 на прицепе под капотом - передвижная

фото ДГУ 100 на прицепе

ДГУ 100 в контейнере СЕВЕР

фото ДГУ 100 в блок контейнере СЕВЕР
