Комплектация и описание утепленного блок-контейнера типа Север
Конструкция блок-контейнера (блок-бокса) типа Север, Север-М, Тайга, Энергия, Арктика:
- силовой металлический каркас (швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной не более 100 мм, или из профилированного оцинкованного металлического листа, применением теплоизоляционных материалов, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной не более 4 мм;
- утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
- влажность: до 98% при + 25°С;
- наклон относительно горизонтальной плоскости: до 10 градусов;
- запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
- звуковое давление не более 70 dBA;
- степень огнестойкости: II, С0, С1, согласно СНиП 21.01-97;
- снеговой район: IV, V (СНиП 2.01.07-85);
- ветровой район: IV, V;
- сейсмостойкость: до 9 баллов;
- срок службы: не менее 20 лет;
- основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.;
- в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
- стены и крыша контейнера изготовлены из сэндвич-панелей толщиной не более 100 мм, или из профилированного оцинкованного металлического листа, применением теплоизоляционных материалов, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
- основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;
- все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
- температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
- внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
- блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
- входная дверь;
- люк ввода-вывода силовых и контрольных кабелей;
- цвет RAL 5005, RAL 5008 или согласно требованиям заказчика;
- габариты и вес блок-контейнера:
- (ДхШхВ) 3000 х 2300 х 2400 мм, вес 1500 кг / блок-контейнер типа Север;
- (ДхШхВ) 4000 х 2400 х 2500 мм, вес 2000 кг / блок-контейнер типа Север;
- (ДхШхВ) 5000 х 2400 х 2500 мм, вес 2500 кг / блок-контейнер типа Север;
- (ДхШхВ) 6000 х 2400 х 2500 мм, вес 3000 кг / блок-контейнер типа Север;
- (ДхШхВ) 6058 х 2438 х 2591 мм, вес 2500 кг / антивандальный контейнер типа Север-М морского типа;
- (ДхШхВ) 12191 х 2438 х 2591 мм, вес 5000 кг / антивандальный контейнер типа Север-М мосркого типа.
-
Быстрый подбор по технической спецификации дизельгенератора ДГУ (ДЭС), газогенератора ГПУ (ГПЭС):
- Техническая спецификация блок-контейнера ДГУ (ДЭС) ДЭУ: 12 кВт, 16 кВт, 20 кВт, 24 кВт, 30 кВт, 40 кВт, 50 кВт, 60 кВт, 75 кВт, 80 кВт, 100 кВт, 120 кВт, 150 кВт, 160 кВт, 200 кВт, 240 кВт, 250 кВт, 300 кВт, 315 кВт, 320 кВт, 350 кВт, 400 кВт
- Техническая спецификация блок-контейнера ГПУ (ГПЭС) ГЭС: 30 кВт, 60 кВт, 80 кВт, 100 кВт, 120 кВт, 150 кВт, 200 кВт, 250 кВт, 300 кВт, 315 кВт, 320 кВт, 350 кВт, 400 кВт, 500 кВт, 650 кВт, 800 кВт, 1000 кВт, 1200 кВт, 1500 кВт, 2000 кВт, 2500 кВт, 3000 кВт.

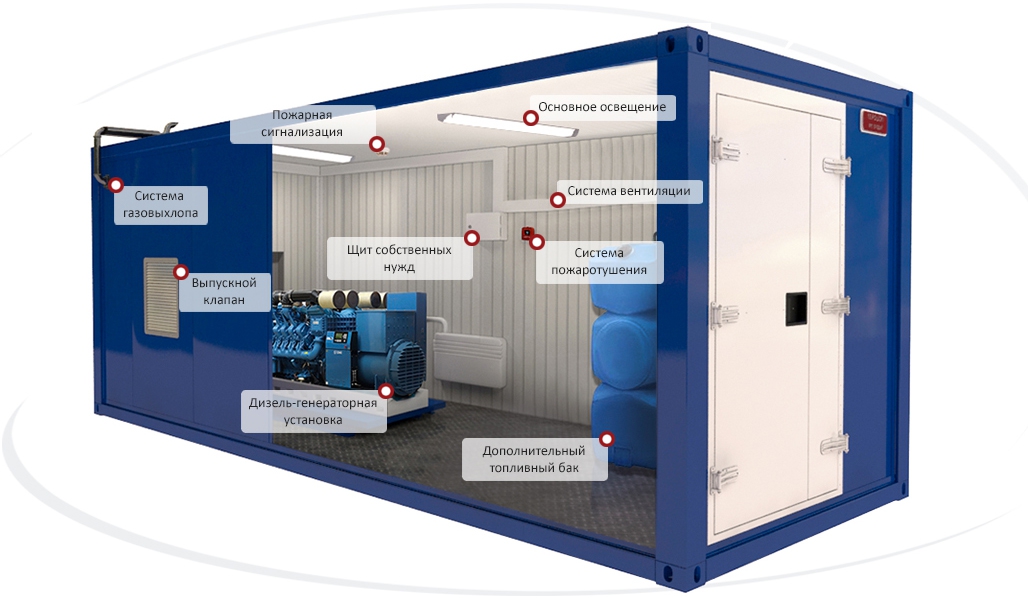

Утепленный блок-контейнер (блок-бокс) оснащён следующими системами:
- клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе электростанции. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
- алгоритм управления клапанами:
- при неработающей электростанции впускной и выпускной клапаны закрыты.
- после запуска электростанции (появлении напряжения на выходе) выпускной и впускной клапан
открываются.
- при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны
автоматически закрываются. - АСПТ «С2000» или «Гранит» – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
- ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактных извещателях, магнитоконтактных и оптико-электронных охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
- огнетушители ОУ-2 (2 шт).
- ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера ;
- настенный электроконвектор или масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума. - комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.
Комплект эксплуатационной документации блок-бокса (блок-контейнера):
- паспорт блок-контейнера
- руководство по эксплуатации
- чертеж контейнера;
- электрическая схема;
- сертификат

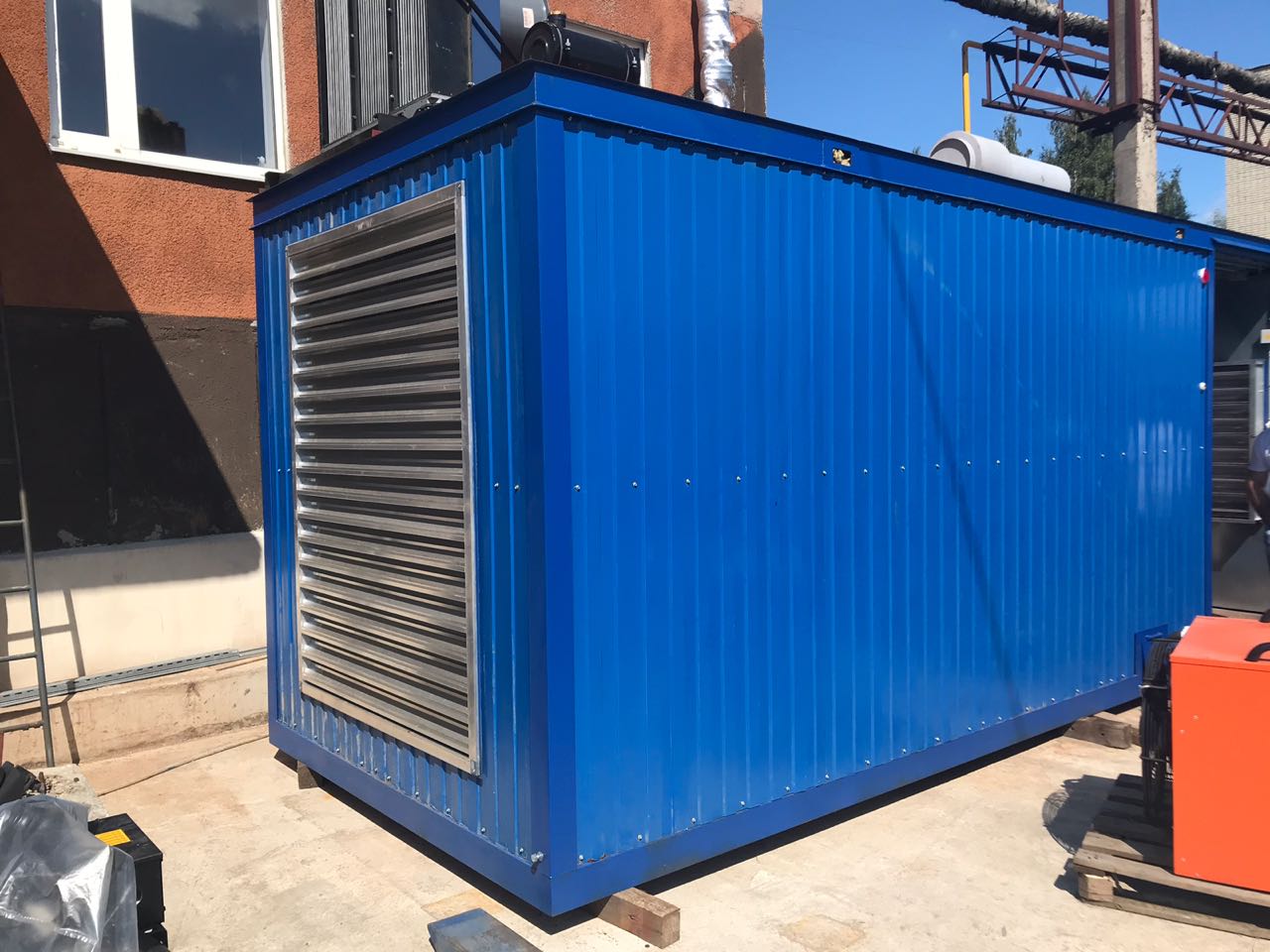

Внешний вид утепленного блок-бокса (блок-контейнера)
