Особенности выбора дизель-генератора и газопоршневой электростанции

Определение мощности генераторной установки! Для решения этой проблемы сначала необходимо определить приборы, которые Вы планируете подключить: Активные (электроплиты, освещение, электронагреватели), индуктивные (дрели, пилы, насосы, компрессоры, холодильники, электродвигатели, лазерные принтеры). По мимо величины нагрузок, необходимо учитывать тип нагрузок. Нагрузки подразделяются на омические (активные) и индуктивные (реактивные). К активным относятся все нагрузки, у которых потребляемая энергия преобразуется в тепло (лампы накаливания, утюги). К реактивным относятся все потребители, которые имеют электродвигатель. При запуске электродвигателя кратковременно возникают пусковые токи, величина которых зависит от конструкции двигателя и назначения электроинструмента. Величину возникающих пусковых токов необходимо учитывать при выборе генератора.В случае если Вы выбрали генераторную установку - электростанцию с синхронными силовыми генераторами, то ее мощность рассчитывается из следующих соотношений: для активных нужно просуммировать мощность всех одновременно подключаемых приборов, прибавить запас по мощности на пусковые токи (необходима консультация специалиста), и вы получите необходимую мощность генератора.

Выбор мощности дизель-генератора и газовой электростанции:

дизельные генераторы: 12 кВт, 16 кВт, 20 кВт, 24 кВт, 30 кВт, 40 кВт, 50 кВт, 60 кВт, 75 кВт, 80 кВт, 100 кВт, 120 кВт, 150 кВт, 160 кВт, 200 кВт, 240 кВт, 250 кВт, 300 кВт, 315 кВт, 320 кВт, 350 кВт, 400 кВт
газовые генераторы: 30 кВт, 60 кВт, 100 кВт, 150 кВт, 200 кВт, 250 кВт, 315 кВт, 350 кВт

Особые рекомендации по выбору дизель-генераторной и газопоршневой установки (электростанций):

Одним из основных параметров при выборе дизель-генераторной установки и газопоршневой электростанции является цена
Качество генераторной установки во многом определяется основным компонентом – двигателем ДВС, силовым синхронным генератором и системой автоматики на базе качественного многофунуцианального контроллера. Блок контроля и автоматики с программируемой системой автозапуска предназначен для контроля состояния питающей сети, защиты потребителей электроэнергии от повышенного (пониженного) напряжения, а также для автоматического запуска генераторной установки (электростанции), если напряжение сети находится за допустимыми пределами.
Особое внимание при выборе генераторной установки нужно обратить на число фаз. Однофазные электростанции на 220 вольт применяются при использовании однофазных электропроводок и электроприборов. Трёхфазные электростанции на 380 вольт применяются как в промышленных целях, так и для коттеджей, с трехфазной разводкой сети. Кроме того, следует учитывать, что между нулем и фазой Вы снимете 220 вольт (что Вам и нужно), а между двумя фазами - 380 В. При использовании трехфазных электростанций требуется соблюдать условие примерного равенства мощности потребителей, находящихся на различных фазах. Для нормальной работы генератора разница электрических мощностей на разных фазах не должна превышать 20 - 25%. Учитывая большое разнообразие генераторных установок, широкий ценовой диапазон и их различное предназначение - перед покупкой электростанции определитесь с предназначением автономного источника бесперебойного электроснабжения - резервный или основной, место расположения (помещение или улица), необходимость в стационарном или передвижном генераторе, наличие автозапуска электростанции при пропадании централизованного энергоснабжения.
Смело ориентируйтесь по имени производителя двигателя ДВС – это один из самых простых и надежных вариантов определения качества генераторной установки
Помните, что главная задача резервной электростанции – четко и надежно отработать во время аварии.
Техническое обслуживание (ЕО, ТО-0, ТО-1, ТО-2, СО): периодичность и регламенты обслуживания
Ежедневное техническое обслуживание (ЕО): Один раз в сутки по окончании суточной работы
техническое обслуживание по окончании периода обкатки (ТО-0): После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1): Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2): Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО): Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю

Принимая решение о приобретении генераторной установки, всегда необходимо иметь в виду несколько основных аспектов, таких как: какого типа купить генераторную установку, где её установить и как её установить. Данные рекомендации помогут Вам быть более информированным при общении с представителями отдела продаж в течение процесса выбора и приобретения генераторной установки.

Выбор генераторной установки не представляет никаких сложностей, если Вы затратите некоторое время на более детальное изучение определенных требований.

Автономная или резервная генераторная установка

Первое, что необходимо будет изначально решить - так это определить: в качестве какого источника электроэнергии будет работать генераторная установка. Автономный источник требуется в тех случаях, когда у Вас нет иного источника питания, нежели приобретаемая генераторная установка. Если же Ваше оборудование уже питается от промышленной сети, и Вам требуется обезопасить себя от нежелательных последствий от его исчезновения или некачественных характеристик, то следует выбирать резервный источник.

Какую мощность выбрать генераторной установки

Правильный выбор мощности генератора, пожалуй, самый ответственный момент. Ведь именно от мощности зависит и стоимость генераторной установки. Если мощность генератора выбрана близко к расчетной мощности подключаемых к ней электроприемников, то дальнейшее наращивание их количества приведет к перегрузке генераторной установки, в тоже время завышенная мощность генератора нежелательно скажется при эксплуатации самого дизеля.
Мы рекомендуем, чтобы генераторная установка никогда продолжительно не работала на нагрузку менее 25% от своей номинальной мощности.
Оптимальная нагрузка дизель-генератора 35-75%. Дополнительными факторами, которые могут повлиять на мощность генератора, являются климатические факторы. Чем выше установлена генераторная установка над уровнем моря, и чем выше окружающая температура и влажность, тем ниже отдаваемая мощность генератора.

Выбираем место эксплуатации генераторной установки

Если генераторную установку предполагается использовать в качестве автономного источника питания, то, как правило, она должна предусматривать работу на открытом воздухе при всех разбросах сезонных температур: от -50С до +50С. Исключения составляют случаи, когда генератору, проектом потребителя, предусматривается постоянное место установки. В таких случаях генераторная установка обычно устанавливается в специальном отапливаемом, вентилируемом помещении. В этом случае следует приобретать генераторную установку стационарного исполнения. Его можно будет эксплуатировать при температуре в помещении от -50С до +50С. Если же генераторную установку предполагается использовать в качестве резервного источника питания, то её работа возможна только при температуре в помещении, или в специальном погодозащитном блок-контейнере от -50С до +50С. Иного быть не должно, т. к. функция резервирования сети предусматривает скорейший прием нагрузки после пропадания основного источника, что было бы невозможно сделать при размещении на открытой площадке не защищенного кожухом генератора. Двигатель генераторной установки в данном случае всегда находится в подогретом состоянии.

Продолжительность работы генераторной установки

Достигнуть большей продолжительности необслуживаемой работы генератора можно двумя способами: увеличивая объемы топливных расходных емкостей самих генераторов или же организуя автоматизированную подачу топлива и масла в расходные емкости по топливопроводам из емкостей-хранилищ.
Для автономных передвижных установок ввиду невозможности использования обеих способов продолжительность необслуживаемой работы составляет 4 часа (для станций мощностью до 30 кВт - 8 часов).
Для автономных стационарных возможна установка топливного бака большей емкости - на непрерывную работу 24 часа (для станций мощностью от 60 кВт в этом случае реализуется автоматическая закачка топлива из внешней емкости-хранилища).
Для резервных генераторов рекомендуемое время необслуживаемой работы - 24 часа.
Установка дополнительного оборудования для непрерывной работы электростанции в течение 150-240 часов - достаточно дорогой вариант и не всегда экономически оправдан.

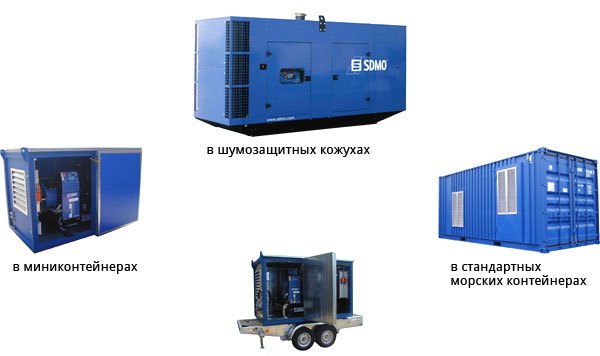

Генераторная установка в утепленном блок-контейнере или в капоте

Если электростанцию предполагют эксплуатировать в качестве автономного источника в незащищенных от воздействия окружающей среды условиях, то следует выбирать электроагрегат под капотом, защищающим генератор от воздействия атмосферных осадков или под капотом на прицепе (во втором случае облегчается транспортировка к месту эксплуатации). В случае эксплуатации генератора в качестве автономного или резервного источника в специальном отапливаемом, вентилируемом помещении выбирают исполнение электроагрегата без капота. Если специализированное помещение отсутствует, а его строительство связано с большими материальными затратами, то более экономически более выгодно приобретать генератор, установленный внутри утепленного блок-контейнера на раме, раме-салазках (облегчается перемещение электростанции в пределах площадки размещения) или на прицепе (в последнем случае облегчается транспортировка к месту эксплуатации и ее перемещение в пределах площадки размещения). Более подробную информацию по контейнерам вы можете получить, обратившись к каталогу продукции.

выбор исполнения дизель-генератора

С автоматическим управлением или без него

В случае эксплуатации генератора в качестве автономного источника электроснабжения в зависимости от предназначения агрегата и наличия обслуживающего персонала различают четыре основных режима управления и контроля электростанции: • Ручной режим - при постоянном присутствии обслуживающего персонала.
Наиболее простая в управлении генераторная установка. Обладает всеми основными функциями по управлению и контролю. • Ручной и автоматический режим - все функции по управлению и контролю генератором автоматизированы. Пуск и вхождение в рабочий режим осуществляются с минимальным участием обслуживающего персонала. Постоянное присутствие персонала необходимо только для проведения технического обслуживания агрегата. Функции контроля по генератору существенно расширены. • Ручной режим и управление с дистанции - в дополнение к функциям по ручному управлению имеется возможность ограниченного управления и контроля с дистанции. При эксплуатации в качестве резервного источника электроснабжения выбор следует делать между двумя режимами: автоматическим и автоматическим с управлением с дистанции через компьютер. Выбор последнего режима рационален при электроснабжении группы разноудаленных объектов с контролем с единого диспетчерского пункта (например, группа подстанций в системе облэнерго, группа районных узлов связи и т.д.).

Бесперебойность электроснабжения

На электростанции, предназначенные для эксплуатации в качестве автономного (единственного) источника электроснабжения эти требования не распространяются.
Параметры по бесперебойности электроснабжения распространяются только на те генераторные установки, которые являются дополнительным к уже существующему (резервным) источником питания в системе электроснабжения особо ответственных электроприемников (электроприемники 1-й категории).
Для большинства таких электроприемников кратковременное отсутствие напряжения (до 20 сек.), вызванное временем на автоматическое переключение с одного источника питания на другой, не приводит к ущербу здоровья и безопасности людей, к массовому браку продукции, к существенному возрастанию вероятности техногенной аварии и к другим серьезным последствиям.
Если же вероятность всех вышеперечисленных случаев высока, то перерыв в электроснабжении не допустим. В этом случае в качестве резервного питания целесообразно использовать генераторную установку совместно с источником бесперебойного питания (ИБП). В связи с тем, что стоимость таких ИБП зачастую превосходит стоимость дизель-генератора, то в каждом конкретном случае рекомендуется проводить технико-экономическое обоснование такой системы электроснабжения.

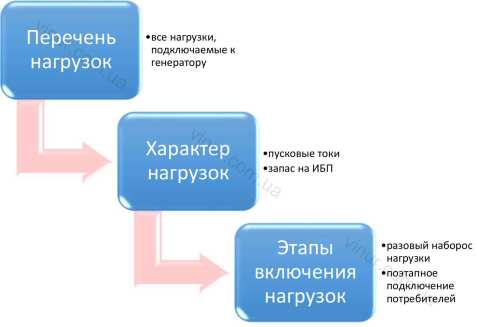

Правильно заявленная нагрузка - залог устойчивой работы

Наряду с видами нагрузок, с целью обеспечения устойчивой и качественной работы всех систем генератора, необходимо знать характер изменения нагрузки. В связи с тем, что электростанция обычно питает не один, а группу разных периодически включаемых/отключаемых электроприемников, то суммарная нагрузка на электростанцию постоянно меняется.
От скорости изменения нагрузки и от ее мощности зависят устойчивость и качество работы систем генераторной установки. Единожды правильно указав цикличность изменения нагрузки при первоначальном выборе электроагрегата, не возникнет вопросов по его дооснащению для корректной работы с фактической нагрузкой в ходе эксплуатации.

правильно заявленная нагрузка дизель-генератора

Качество частоты напряжения

Качество частоты зависит от регулятора скорости двигателя. При работе на автономную нагрузку функциональные требования к регулятору скорости очень просты, именно поэтому в большинстве таких генераторных установок применяют обычный механический регулятор. В этом случае частота вращения двигателя (а, следовательно, и частота напряжения) зависит от величины нагрузки. Чем больше нагрузка, тем меньше частота. Обычно механический регулятор настраивается так, что при нагрузке 75-90% частота равна 50Гц. Соответственно на более малых нагрузках (10-30 % от номинала электроагрегата) частота будет в пределах 52-53 Гц. Большинство электроприемников допускают такие отклонения по частоте. Однако имеется ряд электроприемников на основе микропроцессорной техники, тиристорных преобразователей в таких сферах деятельности как системы связи, теле- и радиовещания для которых необходимо поддерживать постоянную частоту 50 Гц вне зависимости от суммарной нагрузки на двигатель. Двигатель должен работать по так называемой астатической характеристике. Для реализации данного условия систему управления двигателя оснащают дополнительными дорогостоящими устройствами, обеспечивающими поддержание постоянной частоты вращения. Поэтому при выборе электроагрегата с такой системой управления надо быть абсолютно уверенным, что нагрузка не допускает отклонений по частоте, и применение данной системы экономически оправдано

Параллельная работа (синхронизация)

Необходимость в параллельной работе может возникнуть по следующим причинам: обеспечить повышенную надежность питания особо ответственных потребителей, обеспечить бесперебойность питания на период проведения технического обслуживания основного источника электроснабжения, необходимость компенсировать увеличение потребляемой мощности подключенной нагрузкой.
Принцип параллельной работы заключается в том, что генераторная установка работает совместно с другим генератором или сетью на общие шины нагрузки. Из этого следует, что если генератор предназначен для работы в качестве резервного источника электроснабжения, то использовать его для параллельной работы невозможно. Это связано с тем, что сам принцип резервирования подразумевает питание нагрузки только от одного источника.
Блок синхронизации – параллельная работа синхронных генераторов между собой и с сетью: под параллельной работой генераторных установок понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом генераторе. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС в зависимости от относительного значения тока будут одинаковы.
ВРУ вводно-распределительное устройство;
Система дистанционного мониторинга и управления;

Если у Вас остались сомнения по выбору необходимой модели электроагрегата, в этом случае мы настоятельно рекомендуем по всем неясным вопросам или за дополнительной информацией обращаться к нашим специалистам.
