Генераторы синхронные БГ
- Генераторы БГ: синхронные генераторы БГ общепромышленного исполнения предназначены для работы в составе стационарных автоматизированных агрегатов и передвижных электроустановок в качестве источников трёхфазного электрического тока частотой 50 и 60 Гц и напряжением 400 и 230 В. Степень защиты IP 21, IP 22, IP 23. Форма исполнения по способу монтажа IM 1001, IM 2403, IM 2503, IM 2501, IM 2401, IM 2101. Режим одиночной и параллельной работы продолжительный S1. Точность поддержания напряжения при изменении нагрузки от 0 до 100% составляет не более 1%. Коэффициент искажения синусоидальной кривой напряжения не более 5% номинального. Генераторы выдерживают трёхфазное короткое замыкание в течение 5 сек, а 50% перегрузку в течение 2 минут. В режиме холостого хода генератор обеспечивает прямой пуск асинхронного электродвигателя мощностью до 70% номинальной мощности. Класс нагревостойкости от В до Н.
Генераторы БГ производства "Баранчинский электромеханический завод" (Россия)
Генераторы синхронные БГ общепромышленного исполнения предназначены для работы в составе стационарных автоматизированных агрегатов и передвижных электроустановок.
|
Название |
Мощность, |
Напряжение, В |
Частота тока, Гц |
Ток, А |
КПД, % |
Частота вращения, r.p.m. |
Масса, кг |
Степень защиты |
|
30 |
400/230 |
50 |
54,2/93,4 |
88.5 |
1500 |
250 |
IP 23 |
|
|
60 |
400/230 |
50 |
108/188,6 |
90.5 |
1500 |
350 |
IP 23 |
|
|
75 |
400 |
50 |
136 |
90 |
1500 |
465 |
IP 23 |
|
|
100 |
400/230 |
50/60 |
181/314 |
91 |
1500 |
500 |
IP 23 |
|
|
120 |
400 |
50 |
216 |
91 |
1500 |
545 |
IP 23 |
|
|
160 |
400/230 |
50 |
289/502 |
91,6/92 |
1500 |
815 |
IP 23 |
|
|
200 |
400 |
50 |
360 |
92 |
1500 |
900 |
IP 23 |
|
|
250 |
400 |
50 |
451 |
92.5 |
1500 |
1185 |
IP 23 |
|
|
315 |
400 |
50 |
567 |
93 |
1500 |
1300 |
IP 23 |
|
|
315 |
400 |
50 |
567 |
93 |
1500 |
1300 |
IP 23 |
- Конструктивное исполнение:двухопорные БГ (ротор на двух подшипниках)
- Вид тока – переменный трехфазный, переменный однофазный
- Система возбуждения – бесконтактная с постоянными магнитами
- Частота – 50 или 60 Гц
- Напряжение – 400 или 230 В
- Направление вращения – правое со стороны привода (левое по запросу)
- Степень защиты генератора – IP21, IP22, IP23 (для общепромышленного исполнения) и IP23 (для судового исполнения)
- Форма исполнения по способу монтажа – IM1001, IM2403, IM2503, IM2501, IM2401, IM2101
- Режим работы – продолжительный S1 (при одиночной и параллельной работе)
- Допускаемая перегрузка по току в течение 1 часа – 10%
- Точность поддержания напряжения – ±0,5% (при любой неизменной нагрузке в диапазоне от 0 до 100% и коэффициенте мощности от 0,6 до 0,95)
- Коэффициент искажения синусоидальной кривой не более 5% (линейного напряжения)
- Допускаемое короткое замыкание с, – 5с (одно, двух, трехфазное)
- Допускаемая мощность трехфазного асинхронного короткозамкнутого двигателя до 70% от номинальной мощности генератора (для прямого пуска двигателя без момента на валу)
- Класс нагревостойкости – F, Н
- Климатическое исполнение – УХЛ, У2, ОМ4, Т
- Группа условий эксплуатации – М18, М30 (к воздействию механических факторов по ГОСТ17516.1)
- Температура окружающего воздуха* – до 50°С
- Высота эксплуатации* – 1000 м над уровнем моря
- Относительная влажность* – 98% (при температуре 35°С)
- Допускаемая высота эксплуатации – 4000 м над уровнем моря
- Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию
- Гарантийная наработка – 10000 ч
- Блок управления – встроенный или выносной
- Генераторы соответствуют Техническим Условиям ИЕЮВ 526000.003ТУ
- Гарантийные обязательства – предприятие несет гарантийные обязательства на генераторы в соответствии с Техническими условиями
* условия, при которых обеспечивается номинальная мощность
Чертеж генератора БГ

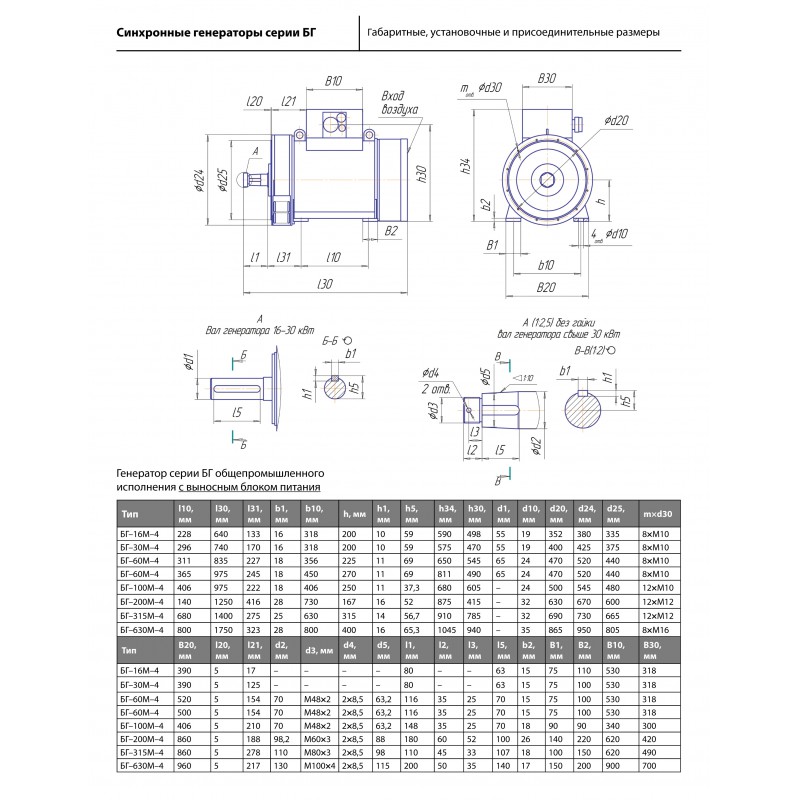

Генераторы БГ с выносным блоком управления
Генераторы БГ со свстроенным блоком управления

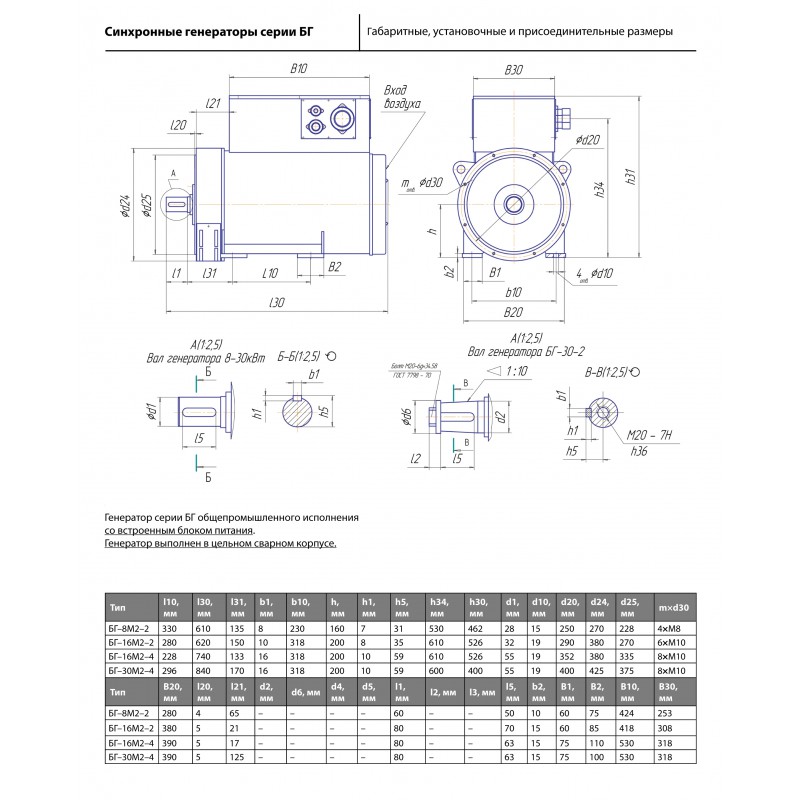

Генераторы БГ со встроенным блоком управления в цельном сварном корпусе

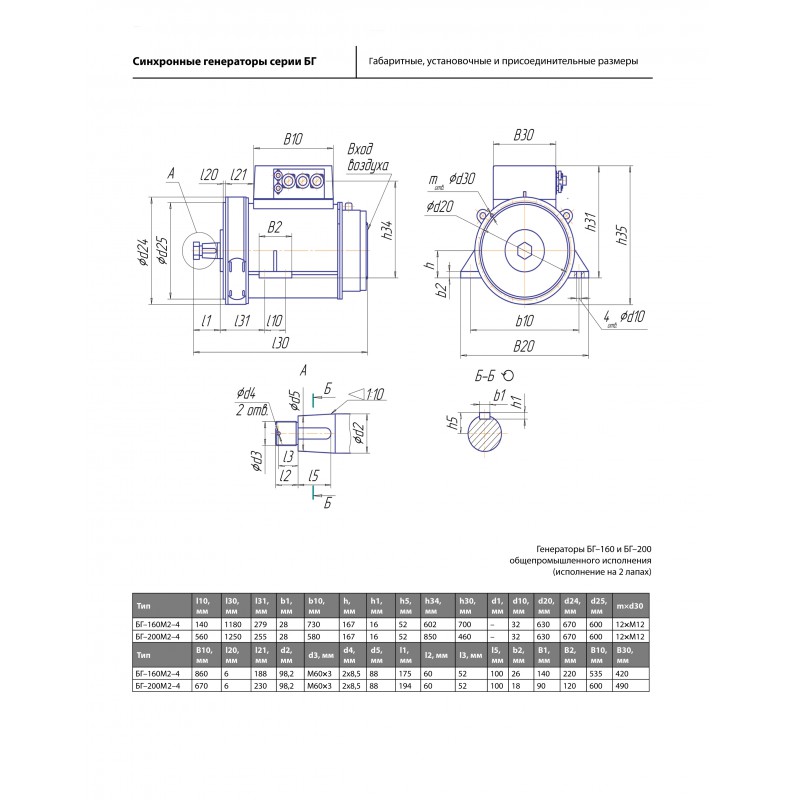

Генераторы БГ на 2-х лапах
Генераторы БГ на 6-и лапах
